雷蒙式磨粉机原理图大分享

发布时间:2020-06-01 15:31 作者:卓亚磨机部


雷蒙式磨粉机是国内比较常用的一款性价比较高的磨粉设备,应用范围广,可用于方解石、大理石、石灰石、活性炭等不同种类矿石的加工制粉,小编在这里分享一下雷蒙式磨粉机原理图和结构图。

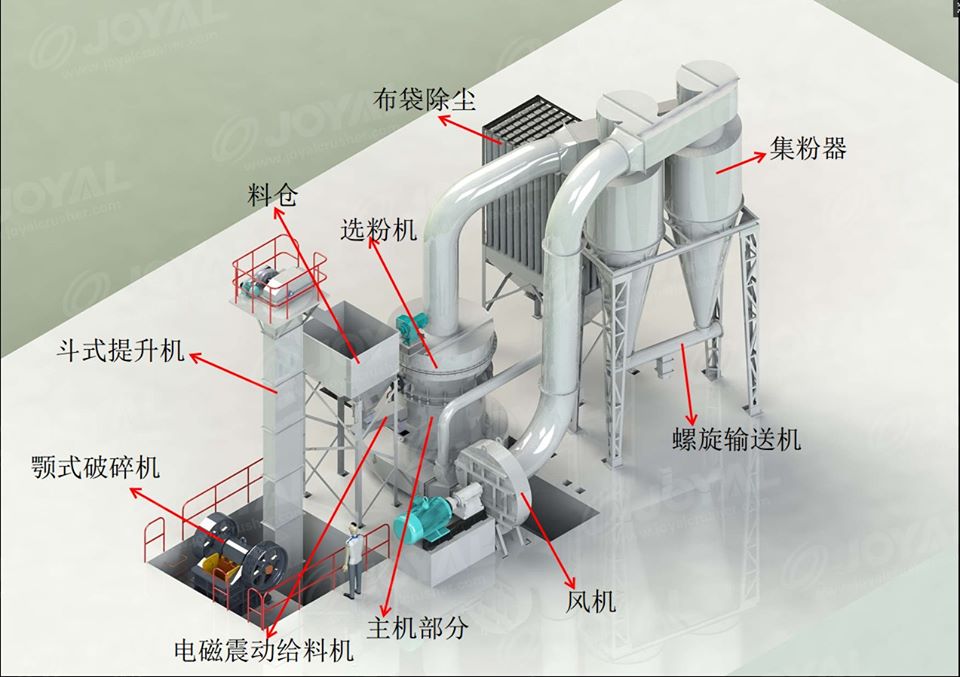

大块状物料经鄂式破碎机破碎到所需要粒度后,由提升机将物料送至储料斗,再经振动给料机均匀定量连续地送入雷蒙式磨粉机主机磨室内进行研磨,粉磨后的粉料被风机气流带走,经置于雷蒙式磨粉机研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经出粉口排出,即为成品,具体雷蒙式磨粉机原理图如下所示:

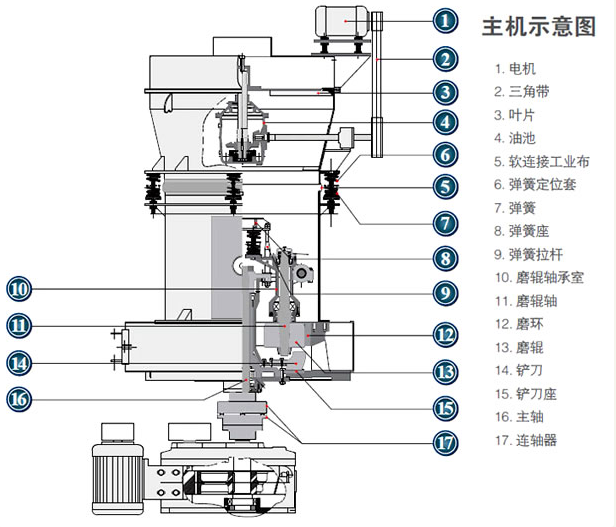

雷蒙式磨粉机内部设计采用的是立式结构。一条完整的磨粉机生产线主要是由主机、分析机、管道装置、鼓风机、成品旋风分离器、颚式破碎机斗式提升机、电磁振动给料机、电控电机等设备共同组成。其中雷蒙式磨粉机主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成,以上各部件均采用了高品质材料制成,其雷蒙式磨粉机内部结构原理图如下:
